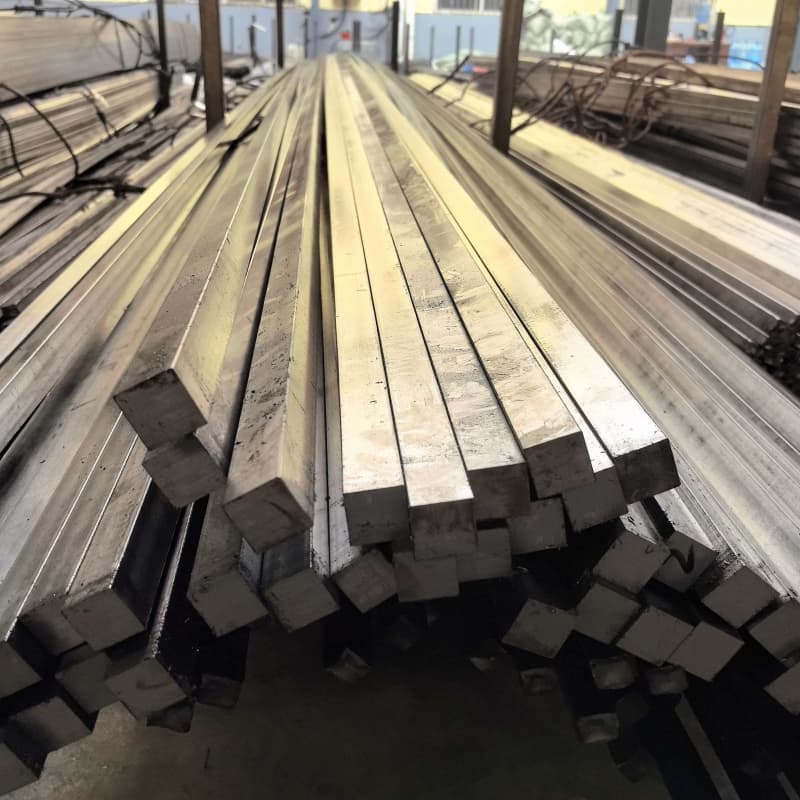

# 16Mn、Q345B冷拔方钢：结构用高强方钢的规格标准解析
在钢结构工程与机械制造领域，高强度冷拔方钢凭借其优异的力学性能、尺寸精度和表面质量，成为关键的结构材料。其中，16Mn与Q345B作为我国广泛使用的低合金高强度钢牌号，其冷拔加工后的方钢产品在建筑、桥梁、机械等领域应用尤为普遍。本文将围绕两者的材料特性、生产工艺及规格标准展开说明，为相关应用提供参考。
## 一、材料特性：16Mn与Q345B的关联性
16Mn是我国旧牌号低合金高强度钢的代表，其命名源于主要合金元素锰（Mn）含量约1.6%，对应现行国标牌号为Q345B。Q345B中的“Q”代表“屈服强度”，“345”表示钢材厚度≤16mm时屈服强度不低于345MPa，“B”为质量等级（冲击试验温度为20℃）。两者化学成分与力学性能基本一致，均以Mn为主要强化元素，添加少量Si、V、Ti等元素，通过固溶强化与晶粒细化提升强度，同时保持良好的塑性与韧性。
Q345B冷拔方钢的力学性能是其核心优势：屈服强度≥345MPa（按厚度分级），抗拉强度470-630MPa，延伸率≥21%（≥16mm厚度试样），冲击功（20℃）≥34J。这些指标使其在承受动荷载、低温环境及复杂应力结构中表现出色，远优于普通碳素钢。
## 二、生产工艺：冷拔加工对性能的提升
冷拔方钢是以热轧方坯或圆坯为原料，通过冷拔模具在常温下进行拉伸变形，实现截面尺寸精确控制与性能优化的工艺。其生产流程主要包括：原料酸洗→去除氧化皮→冷拔变形→中间退火（消除加工硬化）→精整→成品检验。
与热轧方钢相比，冷拔工艺可显著提升尺寸精度（边长公差可达±0.1mm~±0.3mm）和表面光洁度（表面粗糙度Ra≤3.2μm），同时通过加工硬化使钢材强度进一步提高10%~20%。此外，冷拔后的方钢截面形状规整、直线度好，能满足机械加工对坯料的严苛要求。
## 三、规格标准：尺寸与性能的规范化要求
Q345B冷拔方钢的规格标准需同时满足GB/T 3078-2014《优质结构钢冷拔钢》与GB/T 6728-2017《结构用冷弯空心型钢》的相关规定，核心包括以下方面：
### 1. 尺寸规格
- **边长范围**：常用边长为5mm~200mm，其中5mm~50mm适用于精密机械，50mm~200mm多用于建筑与桥梁结构。
- **长度要求**：通常为定尺长度（6m~12m），倍尺长度需在合同中，允许偏差为+10mm~0mm。
- **尺寸偏差**：根据精度等级分为普通级与较高级，例如边长≤30mm时，普通级允许偏差为±0.3mm，较高级为±0.1mm。
### 2. 外形公差
- **直线度**：每米直线度≤1mm，总长度直线度≤总长度的0.1%。
- **平面度**：方钢表面平面度≤边长公差的50%，且不得有局部弯曲、扭曲等缺陷。
- **端面垂直度**：端面与轴线的垂直度≤边长公差的1/2。
### 3. 力学性能标准
Q345B冷拔方钢的力学性能需符合GB/T 1591-2018《低合金高强度结构钢》要求，具体如下（按厚度分组）：
- 厚度≤16mm：屈服强度≥345MPa，抗拉强度470-630MPa，延伸率≥21%。
- 16mm<厚度≤35mm：屈服强度≥335MPa，抗拉强度470-630MPa，延伸率≥20%。
- 35mm<厚度≤50mm：屈服强度≥325MPa，抗拉强度470-630MPa，延伸率≥19%。
### 4. 表面质量
表面应无裂纹、折叠、结疤、夹杂等缺陷，允许有轻微的划痕、麻点，深度不得超过尺寸公差的1/2。对于需要更高表面要求的场合（如精密机械），可进行抛光或镀锌处理。
## 四、应用领域：高强方钢的结构价值
Q345B冷拔方钢凭借高强度、高精度及良好的加工性能，广泛应用于以下领域：
- **建筑钢结构**：用于高层建筑、厂房的梁、柱、支撑构件，尤其适合大跨度结构，可有效减轻结构重量。
- **桥梁工程**：作为桥梁的承重构件、护栏支架等，满足桥梁对疲劳强度与抗震性能的要求。
- **机械制造**：用于制造液压支架、机床导轨、齿轮坯料等精密部件，尺寸精度确保装配精度。
- **工程车辆**：用于汽车底盘、起重机械的结构件，提升承载能力与耐久性。
## 结语
16Mn（Q345B）冷拔方钢作为结构用高强方钢的典型代表，其规格标准严格规范了材料性能、尺寸精度与表面质量，为工程应用提供了可靠保障。在实际选用中，需根据具体工况（如荷载类型、环境温度）选择合适的规格与质量等级，确保结构安全与经济性。随着制造业与建筑业的升级，Q345B冷拔方钢将在更多领域发挥重要作用，推动高性能结构材料的标准化发展。
# 16Mn、Q345B冷拔方钢：结构用高强方钢的规格标准解析
