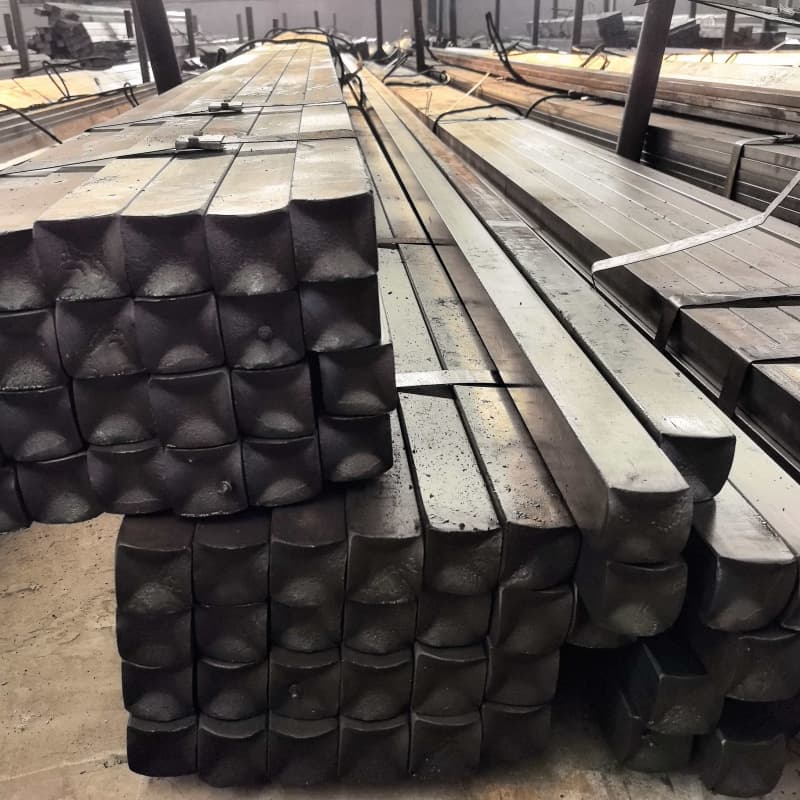

### 16Mn、Q345B冷拔方钢：结构用高强方钢的规格标准与应用解析
#### 一、材料概述：16Mn与Q345B的关联特性
16Mn与Q345B同属低合金高强度结构钢，是建筑、桥梁、机械制造等领域不可或缺的承重材料。其中，16Mn为旧牌号，对应新国标中的Q345B，两者化学成分与力学性能基本一致，均以“Mn”（锰）为主要合金元素，通过添加少量硅、钒、钛等元素，在保证塑性和韧性的同时，显著提高钢材的强度和耐候性。Q345B中的“Q”代表“屈服强度”，“345”表示厚度≤16mm时钢材的屈服强度不低于345MPa，“B”为质量等级，要求冲击试验温度为20℃，适用于常温及低温环境。这类钢材通过冷拔工艺加工后，尺寸精度更高、表面质量更优，成为结构工程中对精度和强度有较高要求的理想选择。
#### 二、冷拔工艺：提升方钢性能的关键环节
冷拔方钢是以热轧方坯为原料，在常温下通过拉拔模具进行塑性变形加工而成。与热轧方钢相比，冷拔工艺具有三大优势：一是**尺寸精度高**，冷拔后方钢的边长、对角线等尺寸偏差可控制在±0.1mm~±0.3mm范围内，满足精密结构装配需求；二是**表面质量优**，冷拔过程使钢材表面氧化皮脱落，形成光滑洁净的表面，无需二次加工即可直接使用；三是**力学性能提升**，冷拔加工导致晶粒细化，同时产生加工硬化效应，钢材的屈服强度和抗拉强度较热轧态可提高10%~20%，但伸长率略有下降，需通过后续退火工艺平衡塑性与强度。
#### 三、规格标准：从尺寸到性能的全面规范
结构用高强冷拔方钢的规格标准涵盖尺寸、力学性能、化学成分及表面质量等多个维度，具体如下：
##### 1. 尺寸规格
冷拔方钢的边长范围通常为5mm~200mm，常见规格包括10mm×10mm、20mm×20mm、50mm×50mm等，长度可根据需求定制（一般为3m~12m）。尺寸允许偏差需符合GB/T 6728-2017《结构用冷弯空心型钢 尺寸、外形、重量及允许偏差》或GB/T 3078-2018《优质碳素结构钢冷拉钢材》标准要求，例如边长≤30mm时，允许偏差为±0.3mm~±0.5mm，边长＞30mm时，允许偏差为±0.4mm~±0.8mm。
##### 2. 力学性能
Q345B冷拔方钢的力学性能需满足GB/T 1591-2018《低合金高强度结构钢》规定：厚度≤16mm时，屈服强度（Rel）≥345MPa，抗拉强度（Rm）为470~630MPa，伸长率（A）≥21%；厚度＞16mm~35mm时，屈服强度≥335MPa，伸长率≥20%；厚度＞35mm~50mm时，屈服强度≥325MPa，伸长率≥19%。冲击试验（纵向）在20℃时，冲击吸收功（KV2）≥34J，确保材料在动载荷下的安全性。
##### 3. 化学成分
Q345B的化学成分是保证性能的基础，标准要求：碳（C）≤0.20%，硅（Si）≤0.55%，锰（Mn）1.00%~1.60%，磷（P）≤0.035%，硫（S）≤0.035%，并可根据需求添加钒（V）、钛（Ti）、铌（Nb）等微量元素，以细化晶粒、提高强度。
##### 4. 表面质量
冷拔方钢表面应无裂纹、折叠、夹杂、氧化皮等缺陷，允许有轻微的划痕、凹坑或麻点，但其深度不得超过尺寸允许偏差的1/2。对于要求较高的场合，可进行镀锌、涂层等表面处理，以增强耐腐蚀性能。
#### 四、应用场景：高强方钢的结构价值
凭借高强度、高精度及优异的力学性能，16Mn（Q345B）冷拔方钢广泛应用于对承载能力和尺寸精度要求严苛的领域：在建筑钢结构中，作为柱、梁、支撑等关键受力构件，可有效减轻结构重量，节约材料成本；在桥梁工程中，用于制造钢箱梁、桁架等，提升结构抗疲劳性和耐久性；在机械制造领域，作为齿轮、轴类、模具等精密零部件的坯料，满足高负载、高精度的使用需求；在车辆制造中，则用于底盘框架、纵梁等部件，兼顾轻量化与安全性。
#### 结语
16Mn（Q345B）冷拔方钢以其成熟的材料体系、规范的工艺标准及卓越的性能表现，成为现代结构工程中的重要基础材料。严格遵循尺寸、力学、化学及表面质量标准，是确保其安全可靠应用的前提。未来，随着制造业对轻量化、高强度需求的持续升级，冷拔方钢的规格标准将进一步完善，推动其在更多领域实现高效应用。
### 16Mn、Q345B冷拔方钢：结构用高强方钢的规格标准与应用解析
