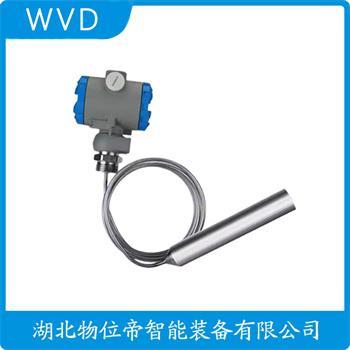

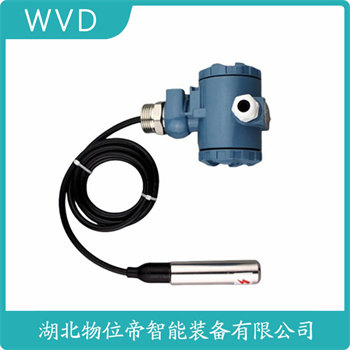

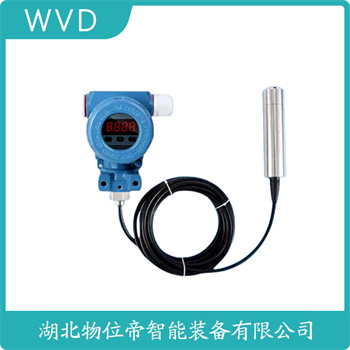

DB104G11QA26 投入式静压液位传感器接线说明
DB104G11QA26投入式静压液位传感器是一款基于静压测量原理的液位监测设备，适用于各类敞开或密闭容器中的液位连续测量，可广泛应用于水利、化工、环保等工业场景。其通过传感器探头感应液体静压，经内部电路转换为标准电信号输出，实现液位的精准实时监测。
接线时，需确保供电电源稳定，通常采用直流24V供电，电源正接“+”端子，负接“-”端子，注意正负不可接反。信号输出端子根据型号配置，常见为4-20mA或0-10V，需将对应信号线连接至控制系统输入端，确保信号传输准确。传感器屏蔽层应单独接地，以减少电磁干扰，提升信号稳定性。安装时需保证传感器垂直投入液体中，探头底部距容器底面留有适当距离，避免沉淀物堆积影响测量。接线完成后需检查线路连接牢固性，确认无误后通电调试，确保液位显示与实际一致。
投入式液位计的工作原理及应用
一、工作原理
投入式液位计基于静压测量原理，通过测量液体对传感器产生的压力来推算液位高度。
关键步骤：
压力传导：传感器（通常为扩散硅或陶瓷电容敏感元件）直接浸入液体中，液体静压通过导压管或不锈钢膜片传递至敏感元件。

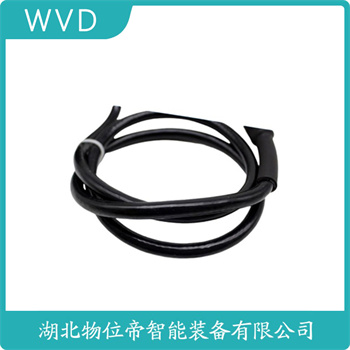

大气压补偿：通过通气电缆或内置透气膜平衡大气压（P₀），使传感器仅测量液体静压（ρ·g·H）。
信号转换：敏感元件将压力信号转换为电信号（如4-20mA、0-5V等），经温度补偿和线性修正后输出标准信号。
技术特点：
高精度：采用隔离型扩散硅或陶瓷电容传感器，精度可达±0.1%FS。
抗干扰强：通过导气电缆消除大气压波动影响，确保测量稳定性。
宽温补偿：内置温度传感器可修正因温度变化导致的液体密度波动。
DB104G11QA26 投入式静压液位传感器接线说明
二、典型应用场景
投入式液位计因其结构简单、安装便捷、适应性强，广泛应用于工业、环保、市政等领域：
工业过程控制
场景：化工储罐、反应釜、锅炉水位监测。
优势：腐蚀探头（如316L不锈钢、PVDF）可适应酸碱液体，支持高温高压环境（如150℃、10MPa）。
案例：石油化工行业监测原油储罐液位，结合PLC实现自动补液和防溢流报警。
水处理与环保监测
场景：污水处理厂调节池、自来水厂清水池、地下水监测井。
优势：IP68防护等级可长期浸没，抗淤泥堵塞设计（如斜坡式导液孔）。
案例：监测城市河道水位，联动排水泵站防止内涝。
食品饮料行业
场景：牛奶储罐、啤酒发酵罐、饮料调配罐。
优势：卫生级探头（如PP材质）符合FDA/3A标准，支持CIP/SIP清洗。
案例：实时监测发酵罐液位，避免物料浪费或溢出污染。
能源与矿业
场景：煤矿井下水仓、油田采油罐、地热井水位。
优势：防爆设计（Exd II CT6）适用于易燃易爆环境，抗振动能力强。
案例：煤矿井下监测水仓液位，联动排水系统安全生产。
农业与水利
场景：灌溉水渠、水库水位、水产养殖池。
优势：太阳能供电+无线传输（如LoRa）实现远程监测，成本低、部署灵活。
案例：水库水位监测系统联动闸门控制，优化水资源分配。
