Z4V10H332-11Y 行程开关工作原理

一、定义与作用
行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：
安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。
位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。
流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制。
Z4V10H332-11Y行程开关是一种用于检测机械位置信号的关键机电元件，主要应用于自动化设备、生产线及各类机械系统中，实现对运动部件的位置限位、换向或程序控制功能。

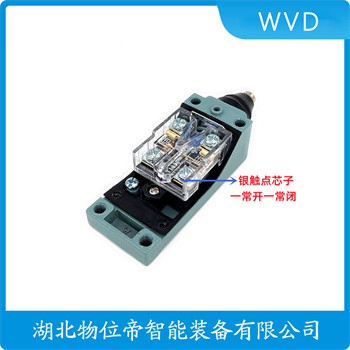

其工作原理基于机械触发与电气联动的结合：当外部运动部件（如挡块、凸轮）触碰开关的操作头时，操作头通过传动机构带动内部触点系统动作，使常闭触点断开、常开触点闭合，从而接通或断开控制电路。触点系统采用银合金材质，具备低接触电阻与高磨性，确保信号传输的稳定性；传动机构设计优化，可精准传递动作，避免误触发或卡滞。外壳采用防护结构，能适应粉尘、油污等工业环境，内部元件不受外界干扰。
该行程开关凭借灵敏的位置响应、可靠的机械寿命及稳定的电气性能，为工业自动化系统提供精准的位置检测与控制，有效提升设备运行的安全性与效率。

Z4V10H332-11Y 行程开关工作原理

二、工作原理
行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：
常开（NO）/常闭（NC）触点：
默认状态：常开触点断开，常闭触点闭合。
触发后：常开触点闭合，常闭触点断开，改变电路状态。
复位方式：
自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。
手动复位：需人工操作恢复（如紧急停止按钮）。

Z4V10H332-11Y 行程开关工作原理

行程开关的使用规范主要包括安装、操作和维护三方面，帮你快速掌握关键要点：

一、安装规范
位置准确‌：确保挡铁与撞块位置符合控制电路要求，能可靠碰撞。
安装牢固‌：避免松动导致误动作。
滚轮方向‌：滚轮装在传动杆内侧或外侧，需根据型号选择。
二、操作规范
定期检查‌：清除油垢、粉尘，清理触头。
动作灵活‌：确保开关动作可靠，防止接触不良。
接线牢固‌：避免接线松脱引发安全事故。
三、维护规范
定期保养‌：定期检查行程开关，确保其正常工作。
防误动作‌：防止因接触不良或接线松脱产生误动作。
