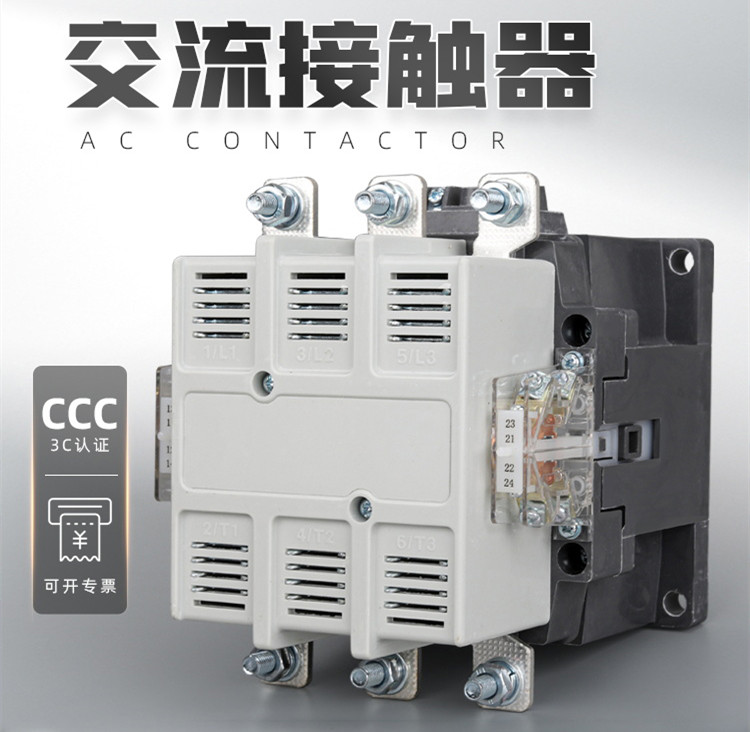

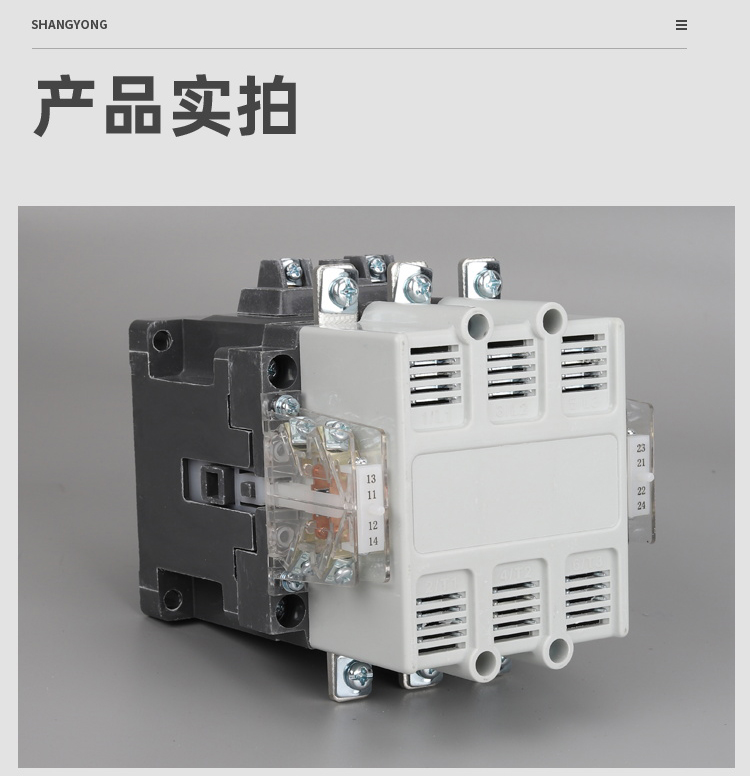

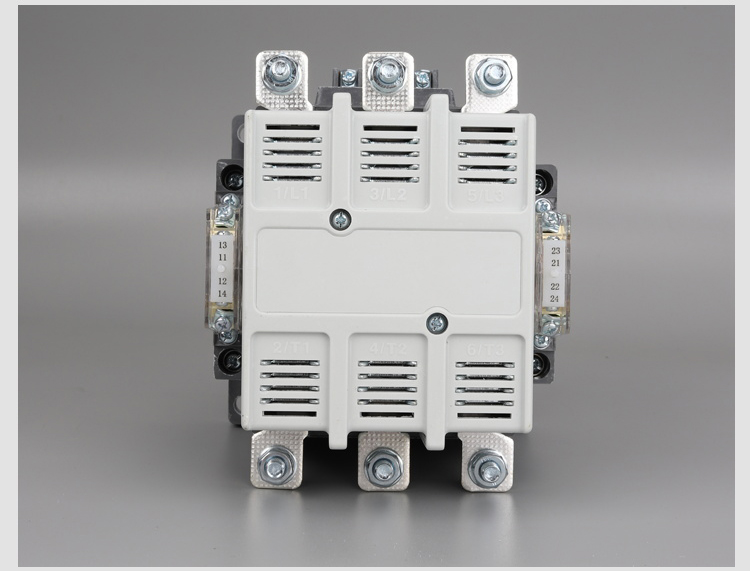

CJ15-1000/3交流接触器

CJ15-1000/3交流接触器是一种接通或切断电动机或负载主电路的自动切换电器，是利用电磁力来使开关闭合或断开的电器，适用于频繁操作、远距离控制强电电路，并具有低压释放的保护性能。
用于长时间、高频率通断交流主电路和控制电路，具有自动运行、失压和欠压保护、大容量运行、稳定性强、维修需求低等优点。


1. 型号解析与基本定义
CJ15-1000/3交流接触器是工业控制领域中常用的低压电器设备，属于CJ15系列交流接触器的一种。其中，“CJ”代表交流接触器，“15”为系列代号，“1000”表示额定工作电流为1000A，“3”指三相三极结构。该设备主要用于交流50Hz或60Hz、额定电压至380V的电路中，通过电磁系统驱动主触头实现电路的频繁接通与分断，是工业自动化系统中电力传输与控制的关键元件。
2. 核心结构设计

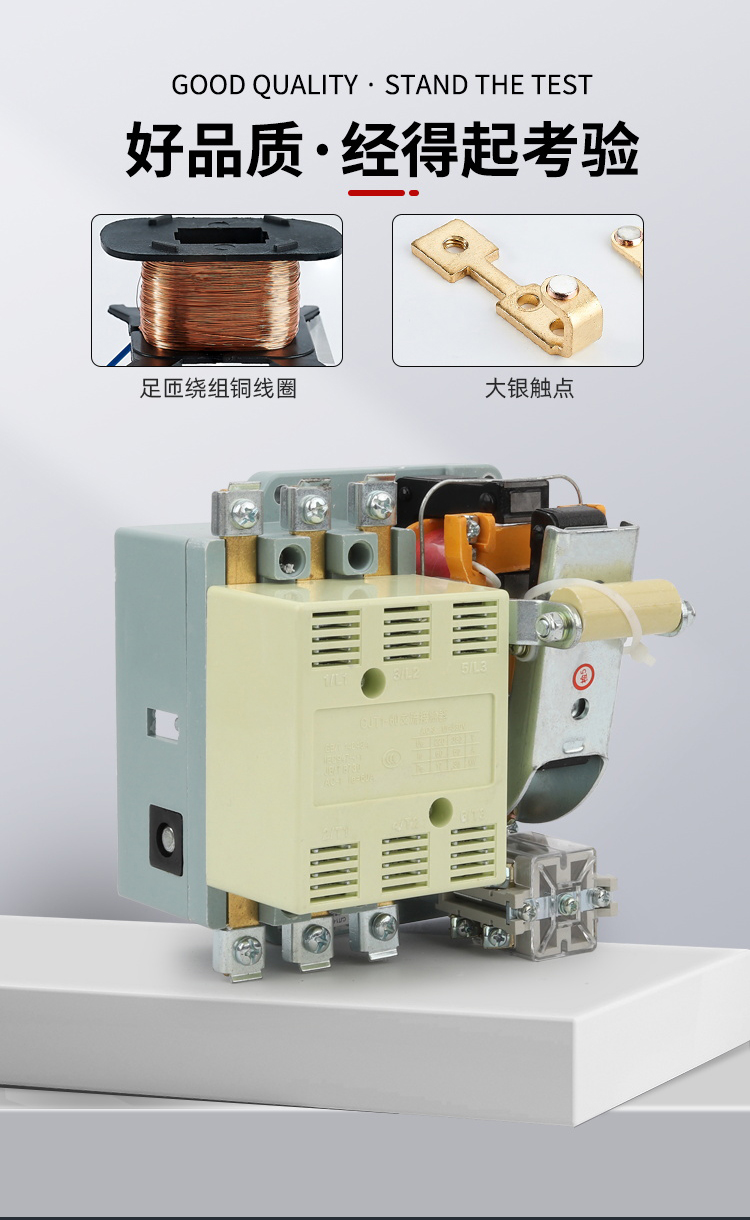

CJ15-1000/3交流接触器的结构设计注重可靠性与耐用性。其核心部件包括主触头系统、灭弧系统、电磁系统和辅助触头。主触头采用银合金材料，具有低接触电阻和抗电弧烧蚀能力；灭弧室采用栅片式结构，可有效熄灭分断过程中产生的电弧，保障电路安全；电磁系统由线圈和铁芯组成，线圈通电后产生磁场吸引衔铁，带动主触头动作，实现电路通断。此外，辅助触头可用于信号反馈或控制回路，增强设备的功能扩展性。
3. 关键技术参数
该接触器的额定工作电压为AC 380V，额定绝缘电压为660V，额定工作电流1000A，约定发热电流1250A，操作频率通常为300次/小时（AC-3使用类别）。其机械寿命可达300万次，电寿命约30万次（AC-3条件下），符合GB 14048.4-2016《低压开关设备和控制设备 接触器和电动机起动器》标准，适用于较频繁的电路操作场景。
4. 典型应用场景
CJ15-1000/3交流接触器广泛应用于冶金、矿山、起重机械、港口设备等工业领域，主要用于控制交流电动机的启动、停止与换向，也可用于电热设备、照明电路等负载的通断控制。其大电流承载能力和稳定的工作性能，使其在重载工业环境中能有效保障电力系统的安全运行，是工业自动化控制系统中不可或缺的基础元件。
