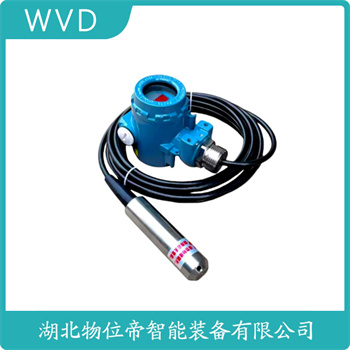

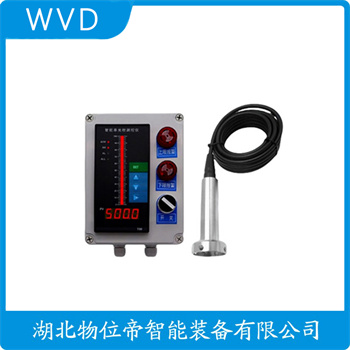

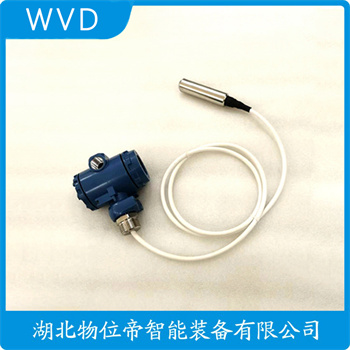

分体式静压液位传感器F-TR100 WVD

分体式静压液位传感器F-TR100 WVD

分体式静压液位传感器F-TR100 WVD是一款专为液位精确测量设计的工业测量设备。该传感器通过静压原理实现液体高度的实时监测，适用于多种液体介质的液位检测，能够提供稳定可靠的测量数据。
其核心工作原理基于液体静压力与液位高度的正比关系，通过高精度压力传感器采集底部压力，经信号转换后输出标准液位信号。分体式设计将测量探头与信号处理单元分离，探头可直接浸入液体，变送器可安装于安全区域，有效避免恶劣环境对电子元件的影响，同时便于安装与维护。
该产品具备高精度、高稳定性特点，测量范围可根据需求定制，抗干扰能力强，能够适应复杂工况。分体式结构还支持远程安装，减少布线难度，提升系统灵活性。
广泛应用于工业过程控制、污水处理、水利监测、化工、食品饮料等领域，满足不同场景下的液位测量需求。作为一款专业的液位测量解决方案，分体式静压液位传感器F-TR100 WVD以其可靠性能和灵活设计，为用户提供了高效、精准的液位监控体验。


投入式液位计的工作原理及应用
一、工作原理
投入式液位计基于静压测量原理，通过测量液体对传感器产生的压力来推算液位高度。
关键步骤：
压力传导：传感器（通常为扩散硅或陶瓷电容敏感元件）直接浸入液体中，液体静压通过导压管或不锈钢膜片传递至敏感元件。
大气压补偿：通过通气电缆或内置透气膜平衡大气压（P₀），使传感器仅测量液体静压（ρ·g·H）。
信号转换：敏感元件将压力信号转换为电信号（如4-20mA、0-5V等），经温度补偿和线性修正后输出标准信号。
技术特点：
高精度：采用隔离型扩散硅或陶瓷电容传感器，精度可达±0.1%FS。
抗干扰强：通过导气电缆消除大气压波动影响，确保测量稳定性。
宽温补偿：内置温度传感器可修正因温度变化导致的液体密度波动。

分体式静压液位传感器F-TR100 WVD

二、典型应用场景
投入式液位计因其结构简单、安装便捷、适应性强，广泛应用于工业、环保、市政等领域：
工业过程控制
场景：化工储罐、反应釜、锅炉水位监测。
优势：腐蚀探头（如316L不锈钢、PVDF）可适应酸碱液体，支持高温高压环境（如150℃、10MPa）。
案例：石油化工行业监测原油储罐液位，结合PLC实现自动补液和防溢流报警。
水处理与环保监测
场景：污水处理厂调节池、自来水厂清水池、地下水监测井。
优势：IP68防护等级可长期浸没，抗淤泥堵塞设计（如斜坡式导液孔）。
案例：监测城市河道水位，联动排水泵站防止内涝。
食品饮料行业
场景：牛奶储罐、啤酒发酵罐、饮料调配罐。
优势：卫生级探头（如PP材质）符合FDA/3A标准，支持CIP/SIP清洗。
案例：实时监测发酵罐液位，避免物料浪费或溢出污染。
能源与矿业
场景：煤矿井下水仓、油田采油罐、地热井水位。
优势：防爆设计（Exd II CT6）适用于易燃易爆环境，抗振动能力强。
案例：煤矿井下监测水仓液位，联动排水系统安全生产。
农业与水利
场景：灌溉水渠、水库水位、水产养殖池。
优势：太阳能供电+无线传输（如LoRa）实现远程监测，成本低、部署灵活。
案例：水库水位监测系统联动闸门控制，优化水资源分配。
