MT60-100MM-R 拉线位移传感器使用范围

来源：湖北物位帝智能装备有限公司时间：2026-03-21 01:17:55

MT60-100MM-R 拉线位移传感器使用范围

拉绳位移传感器（又称拉线位移传感器、拉绳编码器）是一种基于**绳轮传动+角度传感器**的线性位移测量装置，通过将直线位移量转换为可采集的电信号，实现对物体直线运动的位置、行程、速度的监测。它具有体积小、量程大、安装灵活、成本适中的特点，广泛应用于工业自动化、工程机械、仓储物流等领域。

一、核心工作原理
拉绳位移传感器的核心是 **“直线位移→角度位移→电信号”** 的转换过程，主要结构与原理如下：
1. **机械结构：由钢丝绳、绕线轮、复位弹簧、角度传感器四部分组成。
- 钢丝绳一端固定在被测运动物体上，另一端缠绕在带复位弹簧的绕线轮上；
- 绕线轮与角度传感器的转轴刚性连接。
2. **测量逻辑**
- 当被测物体做直线运动时，拉动钢丝绳带动绕线轮旋转，复位弹簧同步被拉伸/收缩，保证钢丝绳始终处于张紧状态；
角度传感器将旋转角度转换为标准电信号输出，经计算即可得到被测物体的直线位移值。

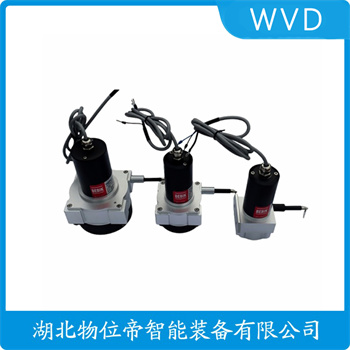

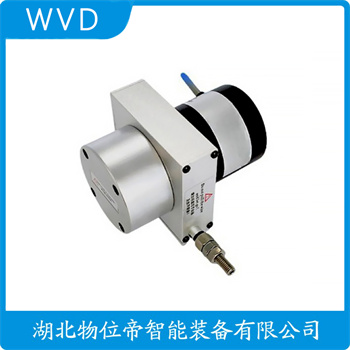

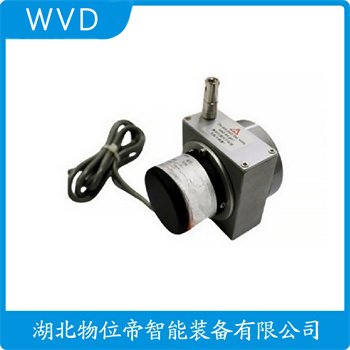

**MT60-100MM-R拉线位移传感器产品介绍**
MT60-100MM-R拉线位移传感器是一种高精度直线位移测量装置，通过拉线伸缩将机械位移转换为电信号输出，适用于需要精确位置检测的工业场景。其核心功能是实时监测直线运动的位移量，广泛应用于自动化控制、机械设备定位、测试测量等领域。
该传感器采用紧凑型设计，量程为100毫米，分辨率高，响应速度快，能够满足对微小位移变化的精准捕捉。内部结构经过优化，拉线采用磨材料，确保长期使用下的稳定性和可靠性。传感器支持多种信号输出方式，可与PLC、数据采集系统等设备无缝对接，实现位移数据的实时传输与处理。
在技术特性上，MT60-100MM-R具备良好的抗干扰能力，适应复杂工业环境中的电磁干扰和振动影响。其外壳采用防护设计，具备一定的防尘防水性能，适用于多种安装场景。同时，传感器支持双向位移测量，能够准确反映物体的运动方向和距离，为控制系统提供可靠的位置反馈。
该产品适用于机床加工、自动化生产线、工程机械、科研仪器等领域的位移监测需求，能够有效提升设备的定位精度和运行稳定性。通过精确的位移测量，可优化生产流程，减少误差，提高产品质量。其高性价比和易维护性使其成为工业自动化升级的理想选择。
MT60-100MM-R 拉线位移传感器使用范围

典型应用场景
工业自动化：机床工作台位移定位、机器人手臂行程监测、输送带张紧度调节。
工程机械：挖掘机动臂 / 斗杆行程测量、起重机吊臂伸缩定位、液压油缸位移反馈。
仓储物流：立体仓库堆垛机定位、升降平台行程控制、AGV 小车运动轨迹监测。
其他领域：水利闸门开度监测、建筑机械沉降测量、医疗设备（如康复器械）的位移控制。
安装与使用注意事项
安装时需保证钢丝绳拉出方向与被测物体运动方向平行，避免钢丝绳偏斜导致磨损或测量误差。
被测物体运动速度需在传感器额定响应速度内，防止超速导致钢丝绳断裂或传感器损坏。
定期检查钢丝绳的张紧度和磨损情况，老化、断丝的钢丝绳需及时更换，避免影响测量精度。
户外使用时，需加装防护装置避免雨水、沙尘直接侵入传感器内部，同时做好电缆的防水处理。

MT60-100MM-R 拉线位移传感器使用范围
