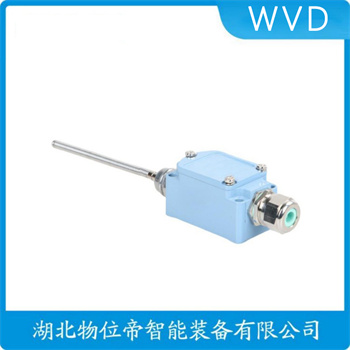

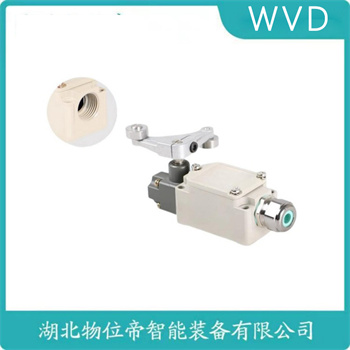

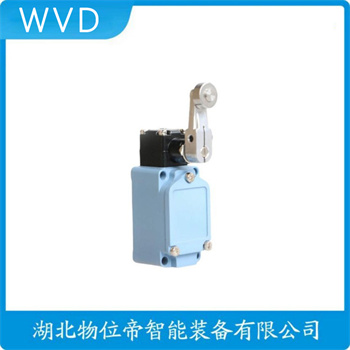

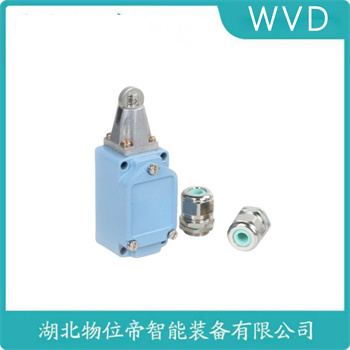

TVH335-01/01z-RVA 行程限位开关 WVD

来源：湖北物位帝智能装备有限公司时间：2026-03-20 00:41:19

TVH335-01/01z-RVA 行程限位开关 WVD

一、定义与作用
行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：
安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。
位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。
流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制。
TVH335-01/01z-RVA 行程限位开关 WVD 是一款专为工业设备位置检测与行程控制设计的关键部件，通过精准的机械触点动作实现对设备运动范围的可靠限位，有效避免超程运行带来的设备损坏与安全隐患。其核心功能在于将机械位移信号转化为电控指令，确保设备在预设行程内稳定运行，广泛应用于自动化生产线、机床、起重机械等需要精准定位的场合。
该开关采用紧凑型结构设计，具备良好的防护性能，可适应工业环境中的粉尘、油污等复杂工况。触点系统选用磨材料，确保在高频次操作下的电气稳定性与机械寿命，同时支持多种触点形式配置，满足不同控制逻辑需求。安装方式灵活，可通过支架或直接固定于设备本体，适配多样化的安装空间限制。
WVD 版本在信号响应速度与抗干扰性能方面进行了优化，能够快速捕捉位置变化并准确传递信号，减少控制延迟。其模块化设计便于维护与更换，降低设备停机时间，提升整体生产效率。通过精准的行程控制，该开关为工业设备的安全运行与高效生产提供了可靠，是自动化系统中不可或缺的位置检测元件。

TVH335-01/01z-RVA 行程限位开关 WVD

二、工作原理
行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：
常开（NO）/常闭（NC）触点：
默认状态：常开触点断开，常闭触点闭合。
触发后：常开触点闭合，常闭触点断开，改变电路状态。
复位方式：
自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。
手动复位：需人工操作恢复（如紧急停止按钮）。

TVH335-01/01z-RVA 行程限位开关 WVD

行程开关的使用规范主要包括安装、操作和维护三方面，帮你快速掌握关键要点：

一、安装规范
位置准确‌：确保挡铁与撞块位置符合控制电路要求，能可靠碰撞。
安装牢固‌：避免松动导致误动作。
滚轮方向‌：滚轮装在传动杆内侧或外侧，需根据型号选择。
二、操作规范
定期检查‌：清除油垢、粉尘，清理触头。
动作灵活‌：确保开关动作可靠，防止接触不良。
接线牢固‌：避免接线松脱引发安全事故。
三、维护规范
定期保养‌：定期检查行程开关，确保其正常工作。
防误动作‌：防止因接触不良或接线松脱产生误动作。

TVH335-01/01z-RVA 行程限位开关 WVD
