MPS-L-3500MM-V2 拉线位移传感器 WVD

来源：湖北物位帝智能装备有限公司时间：2026-03-16 00:50:07

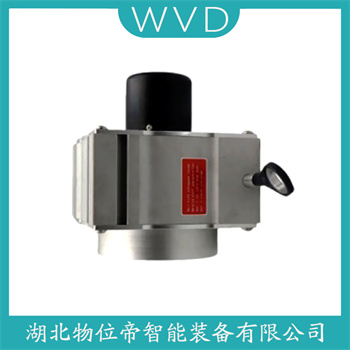

MPS-L-3500MM-V2 拉线位移传感器 WVD

拉绳位移传感器（又称拉线位移传感器、拉绳编码器）是一种基于**绳轮传动+角度传感器**的线性位移测量装置，通过将直线位移量转换为可采集的电信号，实现对物体直线运动的位置、行程、速度的监测。它具有体积小、量程大、安装灵活、成本适中的特点，广泛应用于工业自动化、工程机械、仓储物流等领域。

一、核心工作原理
拉绳位移传感器的核心是 **“直线位移→角度位移→电信号”** 的转换过程，主要结构与原理如下：
1. **机械结构：由钢丝绳、绕线轮、复位弹簧、角度传感器四部分组成。
- 钢丝绳一端固定在被测运动物体上，另一端缠绕在带复位弹簧的绕线轮上；
- 绕线轮与角度传感器的转轴刚性连接。
2. **测量逻辑**
- 当被测物体做直线运动时，拉动钢丝绳带动绕线轮旋转，复位弹簧同步被拉伸/收缩，保证钢丝绳始终处于张紧状态；
角度传感器将旋转角度转换为标准电信号输出，经计算即可得到被测物体的直线位移值。

MPS-L-3500MM-V2拉线位移传感器专为高精度位移测量需求设计，广泛应用于工业自动化、精密机械及智能控制领域。其3500mm大量程可满足长行程监测场景，结合紧凑型结构设计，适配多种安装空间限制，为设备集成提供灵活解决方案。
传感器采用高精度编码器与磨不锈钢拉线技术，确保测量分辨率达微米级，重复精度优于±0.05%，有效位置数据的准确性与稳定性。外壳选用铝合金材质，表面氧化处理增强腐蚀性，防护等级达IP67，可受粉尘、油污及潮湿环境，适应复杂工业工况。支持4-20mA/0-10V模拟量信号输出，兼容主流PLC及控制系统，实现实时位移数据采集与反馈，响应速度快，抗干扰能力强。
适用于机床工作台定位、机器人关节位移、仓储设备行程监测等场景，通过稳定可靠的性能为设备运行提供精准位置控制，助力提升生产效率与系统智能化水平，是工业自动化领域的高效测量组件。

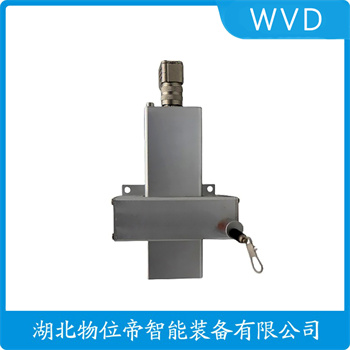

MPS-L-3500MM-V2 拉线位移传感器 WVD

典型应用场景
工业自动化：机床工作台位移定位、机器人手臂行程监测、输送带张紧度调节。
工程机械：挖掘机动臂 / 斗杆行程测量、起重机吊臂伸缩定位、液压油缸位移反馈。
仓储物流：立体仓库堆垛机定位、升降平台行程控制、AGV 小车运动轨迹监测。
其他领域：水利闸门开度监测、建筑机械沉降测量、医疗设备（如康复器械）的位移控制。
安装与使用注意事项
安装时需保证钢丝绳拉出方向与被测物体运动方向平行，避免钢丝绳偏斜导致磨损或测量误差。
被测物体运动速度需在传感器额定响应速度内，防止超速导致钢丝绳断裂或传感器损坏。
定期检查钢丝绳的张紧度和磨损情况，老化、断丝的钢丝绳需及时更换，避免影响测量精度。
户外使用时，需加装防护装置避免雨水、沙尘直接侵入传感器内部，同时做好电缆的防水处理。

MPS-L-3500MM-V2 拉线位移传感器 WVD
